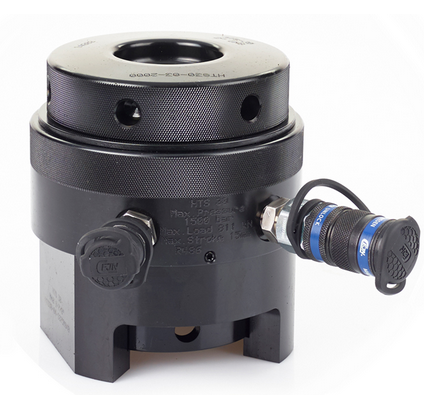

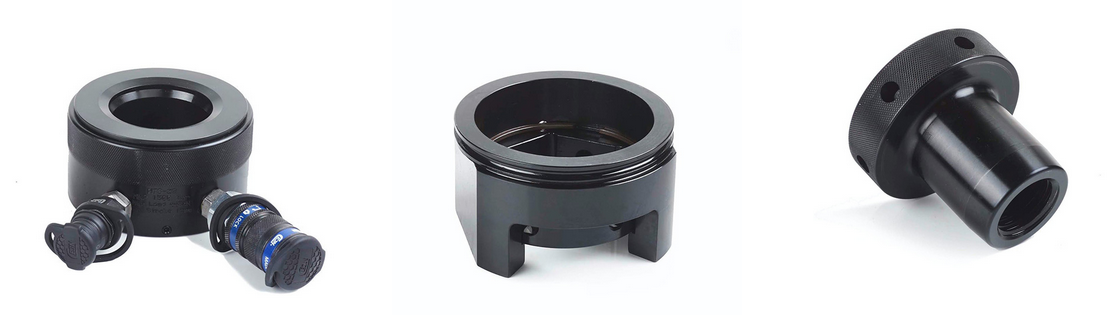

Napinacze hydrauliczne HTS - TensionPro

Napinacze hydrauliczne serii HTS w wersji standardowej to uniwersalne i niezawodne narzędzia, przeznaczone do wszystkich zastosowań związanych z napinaniem śrub.

Zoptymalizowane do zastosowań od góry (top-side), idealnie sprawdzają się przy dokładnym dokręcaniu kołnierzy zgodnych z normami ANSI, ASME oraz API.

USPRAWNIENIE PROCESU

Hydrauliczne napinacze HTS są szybkie i proste w użyciu. Mogą być instalowane ręcznie w ciągu kilku minut, a możliwość jednoczesnej pracy wielu narzędzi zapewnia znaczne zwiększenie szybkości procesu napinania śrub.

Równomierne ściskanie połączenia gwarantuje jednakowe obciążenie śrub oraz równomierną kompresję uszczelki, co przekłada się na wyższą niezawodność i lepszą jakość połączeń śrubowych.

OPCJE I CECHY

  • Gwinty specjalne

  • Specjalne wymagania dotyczące obciążenia

  • Port pojedynczy lub podwójny

  • Specjalny mostek do pracy w ograniczonej przestrzeni

  • Konstrukcje o wydłużonym skoku

  • Dostępne części zamienne

  • Wersje do pracy w wysokich temperaturach

BEZPIECZEŃSTWO I NIEZAWODNOŚĆ

  • Oznakowanie CE

  • Zabezpieczenie przed przekroczeniem skoku

  • Wskaźnik maksymalnego skoku

  • Certyfikat próby ciśnieniowej

  • Instrukcja obsługi i bezpieczeństwa

  • Długa żywotność i trwała wydajność

NAJNOWSZA TECHNOLOGIA

  • Najnowsza technologia uszczelnień

  • Wysoka trwałość przy dużej liczbie cykli pracy

  • Zoptymalizowany stosunek siły do masy

  • Zintegrowany system współpracujący z pompami i przewodami TensionPro

TensionPro HTS

Ciśnienie pracy: max 1500bar | Skok: 15mm
REF. Inch Metric Siła max. [kN] HPA [mm2] A [mm] H [mm] B [mm] Ciężar [kg]
HTS-10 3/4 UNC M20 x 2.5 228 1519 74 110 27 3
  7/8 UNC M22 x 2.5       115 27 3
  1 UNC M24 x 3       125 30 3.5
  1 1/8 8UN M27 x 3       130 32 3.5
HTS-20 - M30 x 3.5 443 2954 102 150 30 5
  1 1/4 8UN M33 x 3.5       150 34 5
  1 3/8 8UN M36 x 4       160 36 5
  1 1/2 8UN M39 x 4       170 38 5
HTS-30 1 1/2 8UN M39 x 4 811 5406 133 175 42 9
  1 5/8 8UN M42 x 4.5       185 42 9
  1 3/4 8UN M45 x 4.5       195 44 9
  1 7/8 8UN M48 x 5       205 46 9
  2 8UN M52 x 5       210 48 9
HTS-40 1-7/8 8UN M48 x 5 1273 8490 163 205 50 15
  2 8UN M52 x 5       215 52 15
  2 1/4 8UN M56 x 5.5       235 54 15
  - M60 x 5.5       238 54 15
  2 1/2 8UN M64 x 6       254 58 15
HTS-50 2 1/2 8UN M64 x 6 1829 12196 193 254 64 25
  - M68 x 6       258 72 25
  2 3/4 8UN M72 x 6       258 72 25
  3 8UN M76 x 6       258 74 25
HTS-60 3 8UN M76 x 6 2644 17627 231 260 76 44
  - M80 x 6       264 76 44
  3 1/4 8UN M85 x 6       272 80 44
  3 1/2 8UN M90 x 6       280 90 44
  3 3/4 8UN M95 x 6       300 100 40.5
  4 8UN M100 x 6       305 105 40.5
HTS-70 3 1/2 8UN M90 x 6 3600 24000 275
  3 3/4 8UN M95 x 6
  4 8UN M100 x 6
  4 1/4 8UN M105 x 6
HTS-80 4 1/4 8UN M105 x 6 4650 31000 315
  - M110 x 6
  4 1/2 8UN M115 x 6
  4 3/4 8UN M120 x 6
  5 8UN M125 x 6
