Seria MD MaxDrive

Trwałość i wytrzymałość

Seria MD została zaprojektowana na bazie mechanizmu opartego na solidnej zębatce o dużych zębach. Wytworzenie takiej zębatki jest kosztowniejsze (niż typowe rozwiązania stosowane w kluczach), jednakże znacząco zwiększa żywotność mechanizmu, a tym samym narzędzia. W większości kluczy hydraulicznych spotykanych na rynku, główne mechanizmy oparte są na zębatkach o małych zębach. Występują tam ciasne pasowania, które prowadzą do częstego blokowania się narzędzi (zanieczyszczenia, wysoka temperatura otoczenia powodująca rozszerzalność cieplną współpracujących elementów). Seria MD z zębatką o dużych zębach bezawaryjnie pracuje w najcieższych warunkach.

Dzięki zastosowaniu mechanizmu zapadkowego, ramię reakcyjne pozostaje w stałej pozycji podczas ruchu powrotnego tłoka głowicy. Nie jest konieczne przytrzymywanie klucza podczas tego cyklu. Znacząco zwiększa to bezpieczeństwo pracy operatora.

Pobierz dokumentację tutaj:

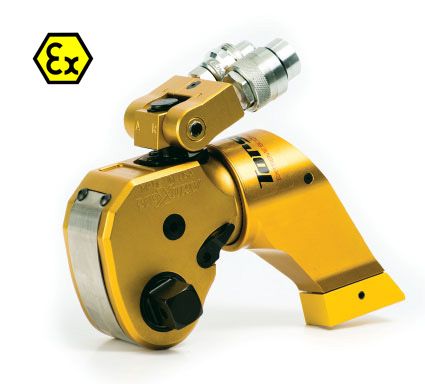

Klucze hydrauliczne dynamometryczne MAXDRV z napędem kwadratowym wykonują z łatwością najtrudniejsze prace związane ze skręcaniem i rozkręcaniem połączeń. Charakteryzują się kompaktową konstrukcją, o zwiększonej wytrzymałości i trwałości przy jednoczesnej minimalizacji wagi.

! 3-letni okres gwarancji daje każdemu użytkownikowi pewność doskonałego wyboru narzędzia !



ALUMINIOWA OBUDOWA

Korpus wykonany z pojedynczego bloku aluminium o podwyższonej wytrzymałości. Zapewnia przenoszenie bardzo dużych sił momentu przy jednoczesnej redukcji wagi narzędzia.

WYMIENNY KANAŁ CYLINDRA

Tłok siłownika pracuje w wymiennym kanale wykonanym z wytrzymałej i odpornej na zarysowania stalowej tulei. Rozwiązanie zapewnia długą bezawaryjną pracę oraz możliwość wymiany samego kanału cylindra w przypadku uszkodzeń jego powierzchni.

OBROTOWA GŁOWICA 3600 - 1800

Ułatwia pracę operatora w miejscach o trudnym dostępie, zapobiega skręcaniu przewodów hydraulicznych.

WIELOPŁASZCZYZNOWE RAMIĘ REAKCYJNE

Ułatwia ustalenie właściwego i bezpiecznego punktu podparcia.

NAPĘD KWADRATOWY Z WIELOWYPUSTEM

Zmiana kierunku pracy bez użycia dodatkowych narzędzi dzięki zintegrowanemu mechanizmowi zatrzaskowemu. Możliwość wyposażenia klucza w bezpośredni napęd z dedykowaną końcówką imbusową lub gniazdem sześciokątnym.

GWINTOWANY OTWÓR NA RĄCZKĘ

Możliwość zamówienia dedykowanych rączek do łatwiejszej
manipulacji.

MECHANIZM ZAPADKOWY

Zapobiega odsuwaniu ramienia reakcyjnego od punktu oporowego
podczas ruchu powrotnego tłoka. Operator nie musi przytrzymywać
narzędzia podczas pracy.

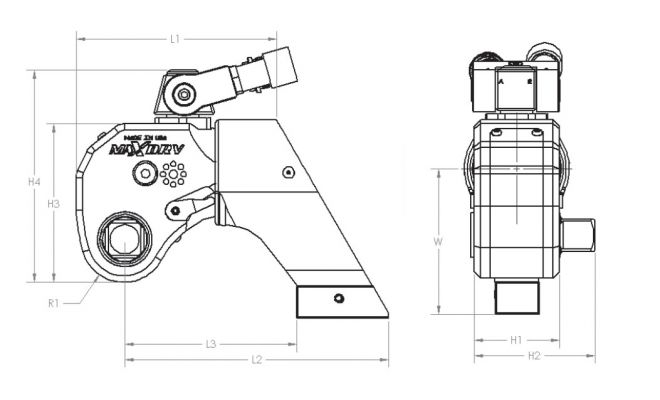

Model Napęd [cal] Moment obrotowy
MIN [Nm}
Moment obrotowy
MAX [Nm}
L1 [mm] L2 [mm] L3 [mm] H1 [mm] H2 [mm] H3 [mm] H4 [mm] W [mm] R1 [mm] Ciężar [kg]
MD-0.7 3/4 86 1076 99,1 129 84,3 41,1 65 76,7 108,9 38,1 21,1 1,45
MD-1 3/4 169 1787 122,7 158,2 104,4 50 73,2 95,8 126,2 87,6 26,4 2,27
MD-3 1 366 4294 157 206,5 134,9 66,8 94,5 124 164,1 114,1 33,3 5
MD-5 1 1/2 729 7430 189,7 247,1 162,8 80,3 125,2 151,6 195,8 136,9 41,4 8,16
MD-10 1 1/2 1423 15193 237,7 310,4 203,7 100,3 146,1 186,7 229,6 170,9 51,6 14,51
MD-17 2 1/2 2223 25009 275,6 360,7 233,4 117,6 177,3 215,9 263,1 198,6 58,9 27,67



Klucze hydrauliczne TorsionX produkowane są w całości w USA.

Produkcja wszystkich elementów we własnym zakresie, pozwala na ciągły monitoring i utrzymanie najwyższej jakości produktów. TorsionX posiada nowoczesny park maszynowy który jest wciąż dynamicznie rozwijany. Najwyższe standardy produkcji i jakości, potwierdzają certyfikaty ISO 9001 oraz ISO 17025.
Duży magazyn wyrobów gotowych oraz części zamiennych sprawia, że zamówienia i przeglądy serwisowe są realizowane błyskawicznie.





Specyficzne aplikacje nie są dla nas problematyczne!

W wyniku wieloletniej współpracy z różnymi gałęziami przemysłu, TorsionX posiada w swojej ofercie wiele rozwiązań ułatwiających znalezienie właściwego punktu oparcia podczas pracy.
Wykonamy ramię reakcyjne dedykowane do Twojej aplikacji. Najpopularniejsze rozwiązania przedstawiamy poniżej.



                                                ALCO                                                                                                          EXT                                                                                                      SLEEVE
