Nakrętki hydrauliczne HNHX - TensionPro

Nakrętki hydrauliczne

Nakrętki hydrauliczne zastępują standardowe nakrętki sześciokątne, umożliwiając uzyskanie dokładnego i równomiernego obciążenia śruby w każdym połączeniu śrubowym. Zastosowanie wielu nakrętek hydraulicznych w jednym połączeniu zapewnia znacznie lepszą równomierność obciążenia wszystkich śrub, co istotnie zwiększa integralność i niezawodność połączenia. Zaprojektowane z myślą o maksymalnej kompaktowości, nakrętki hydrauliczne TensionPro generują bardzo wysokie siły przy niewielkiej przestrzeni montażowej.

Nakrętki hydrauliczne są szeroko stosowane w wielu branżach, w tym w energetyce, przemyśle naftowo-gazowym, górnictwie oraz w ogólnych zastosowaniach przemysłowych.

Nakrętki hydrauliczne HNHX / HNHL / HNHM

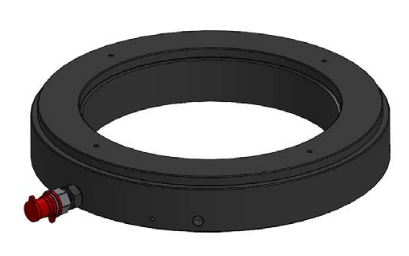

Hydrauliczne nakrętki TensionPro HNHX zostały zaprojektowane z myślą o szybkim i łatwym montażu łożysk oraz zespołów osadzanych na wałach stożkowych.

Nakrętki HNHL posiadają gładki otwór wewnętrzny i są szeroko stosowane w przemyśle morskim oraz ciężkim do montażu łożysk, kół zębatych i śrub napędowych na wałach stożkowych.

Nakrętki HNHM wyposażone są w gwint wewnętrzny i zostały zoptymalizowane do operacji montażu łożysk. Są one wymienne z nakrętkami typu HMV, co ułatwia ich integrację z istniejącymi rozwiązaniami.

Nakrętki te generują bardzo wysokie siły osiowe i posiadają zwiększony skok tłoka, co zapewnia dużą uniwersalność zastosowań w wielu różnych aplikacjach przemysłowych.

  • Powierzchnia zabezpieczona przed zużyciem i korozją

  • Ucha transportowe (śruby oczkowe do podnoszenia)

  • Ciśnienie robocze 400–800 bar

  • Długi skok tłoka

  • Najnowsza technologia uszczelnień

  • Wyposażone w szybkozłącze hydrauliczne

  • Kompleksowa instrukcja obsługi

  • Dostępne wersje specjalne (na zamówienie)

  • Krótki termin realizacji

  • Zoptymalizowany stosunek obciążenia do gabarytów











  • Przystosowane do współpracy ze standardowymi pompami i wężami hydraulicznymi TensionPro dostępnymi z magazynu.

  • Nakrętki HNHX dostępne są z bardzo krótkim terminem realizacji dzięki szybkiej produkcji w naszym zakładzie.

  • Nakrętki posiadają specjalną obróbkę powierzchniową, zapewniającą doskonałą odporność na korozję oraz zużycie.

  • HNHM – z gwintem wewnętrznym

  • HNHL – z gładkim otworem (plain bore)

TensionPro HNHM

z gwintem wewnętrznym
Model Gwint Y Max. Siła [kN] Max. ciśnienie pracy [bar] HPA [cm2] Skok [mm] Max. poj. olejowa [cm3] A mm D mm D1 mm D2 mm Ciężar [kg]
HNHM50 M50x1.5 243 600 30 4 12 40 110 98 51 2.6
HNHM55 M55x2 250 600 31 4 13 40 118 105 56 2.7
HNHM60 M60x2 253 600 32 4 13 40 125 112 61 2.8
HNHM65 M65x2 283 600 35 4 14 40 132 118 66 3.1
HNHM70 M70x2 327 600 41 4 16 40 140 123 71 3.3
HNHM75 M75x2 366 600 46 4 18 40 145 128 76 3.5
HNHM80 M80x2 399 600 50 4 20 40 150 133 81 3.7
HNHM85 M85x2 401 600 50 4 20 40 155 138 86 3.8
HNHM90 M90x2 402 600 50 5 25 40 160 143 91 4.1
HNHM95 M95x2 419 600 52 5 26 40 165 148 96 4.3
HNHM100 M100x2 436 600 54 5 27 44 170 155 101 4.5
HNHM105 M105x2 453 600 57 5 28 42 175 160 106 4.7
HNHM110 M110x2 470 600 59 5 29 42 180 165 111 5
HNHM115 M115x2 487 600 61 5 30 43 185 170 116 5.2
HNHM120 M120x2 504 600 63 5 31 43 190 175 121 5.4
HNHM125 M125x2 521 600 65 5 32 44 195 180 126 5.6
HNHM130 M130x2 519 600 65 5 33 44 200 185 131 5.8
HNHM135 M135x2 533 600 67 5 33 45 205 190 136 6
HNHM140 M140x2 549 600 69 5 34 45 210 196 141 6.2
HNHM145 M145x2 565 600 71 5 35 46 215 202 146 6.5
HNHM150 M150x2 582 600 73 5 36 46 220 207 151 6.7
HNHM155 M155x3 647 600 81 5 40 46 225 214 156 7
HNHM160 M160x3 683 600 85 6 51 47 235 220 161 7.7
HNHM165 M165x3 746 600 93 6 56 47 240 225 166 8.2
HNHM170 M170x3 773 600 97 6 58 48 245 232 171 8.6
HNHM180 M180x3 811 600 101 6 61 48 255 243 181 9.1
HNHM190 M190x3 921 600 115 8 92 50 270 255 191 10.5
HNHM200 M200x3 1013 600 127 8 101 50 280 267 201 11.5
HNHM205 Tr205x4 1055 400 132 8 106 51 290 272 207 12.3
HNHM210 Tr210x4 1077 400 135 9 121 52 295 278 212 12.7
HNHM215 Tr215x4 1098 400 137 9 124 53 300 283 217 13.2
HNHM220 Tr220x4 1155 400 144 9 130 53 305 288 222 13.5
HNHM225 Tr225x4 1221 400 153 10 153 54 315 296 227 15
HNHM230 Tr230x4 1286 400 161 10 161 54 321 302 232 15.3
HNHM235 Tr235x4 1300 400 162 10 162 54 325 307 237 15.5
HNHM240 Tr240x4 1318 400 165 10 165 55 330 312 242 15.5
HNHM250 Tr250x4 1448 400 181 10 181 56 345 325 252 18
HNHM260 Tr260x4 1497 400 187 11 206 57 355 337 262 19
HNHM270 Tr270x4 1571 400 196 12 236 58 370 348 272 21.1
HNHM275 Tr275x4 1634 400 204 12 245 58 375 337 277 21.5
HNHM280 Tr280x4 1698 400 212 12 255 59 380 342 282 22.3
HNHM290 Tr290x4 1749 400 219 13 284 60 390 352 292 23.3
HNHM295 Tr295x4 1842 400 230 13 299 60 400 362 297 25
HNHM300 Tr300x4 1910 400 239 13 310 61 405 365 302 25.8
HNHM310 Tr310x5 2007 300 251 13 326 62 415 375 312 27
HNHM315 Tr315x5 2035 300 254 13 331 62 420 385 317 27.5
HNHM320 Tr320x5 2123 300 265 14 372 63 430 405 322 299
HNHM330 Tr330x5 2163 300 270 14 379 64 440 415 332 31
HNHM335 Tr335x5 2191 300 274 14 383 64 445 420 337 32
HNHM340 Tr340x5 2266 300 283 14 397 65 450 425 342 32.5
HNHM345 Tr345x5 2295 300 287 14 402 65 455 430 347 33.5
HNHM350 Tr350x5 2449 300 306 14 429 66 465 438 352 35
HNHM355 Tr355x5 2430 300 304 15 456 67 470 445 357 36.5
HNHM360 Tr360x5 2509 300 314 15 470 67 475 450 362 37
HNHM365 Tr365x5 2533 300 317 15 475 67 482 455 367 38
HNHM370 Tr370x5 2570 300 321 16 514 68 490 460 372 40
HNHM375 Tr375x5 2651 300 331 16 530 68 495 465 377 41
HNHM380 Tr380x5 2682 300 335 16 536 69 500 472 382 41.5
HNHM385 Tr385x5 2765 300 346 16 553 69 505 478 387 42
HNHM395 Tr395x5 2868 300 358 16 574 69 512 488 397 43
HNHM400 Tr400x5 2945 300 368 17 626 71 525 495 402 47
HNHM410 Tr410x5 3065 300 383 17 651 71 535 505 412 48
HNHM415 Tr415x5 3097 300 387 17 658 71 540 510 417 49
HNHM420 Tr420x5 3130 300 391 17 665 72 545 517 422 50
HNHM430 Tr430x5 3195 300 399 17 679 74 555 527 432 52
HNHM435 Tr435x5 3228 300 404 17 686 74 560 533 437 53
HNHM440 Tr440x5 3438 300 430 17 731 74 565 538 442 54
HNHM450 Tr450x5 3508 300 438 17 745 76 580 548 452 58
HNHM460 Tr460x5 3577 300 447 18 805 76 590 560 462 59.5
HNHM470 Tr470x5 3646 300 456 18 820 76 600 570 472 61
HNHM480 Tr480x5 3715 300 464 18 836 76 612 582 482 63
HNHM490 Tr490x5 4147 300 518 19 985 80 625 593 492 69
HNHM500 Tr500x5 4222 300 528 20 1056 80 635 605 502 70

TensionPro HNHL

z gładkim otworem
Model Otwór Y [mm] Max. Siła [kN] Max. ciśnienie pracy [bar] HPA [cm2] Skok [mm] Max. poj. olejowa [cm3] A [mm] D [mm] D1 [mm] D2 [mm] Ciężar [kg]
HNHL100 100 1054 800 132 10 132 40 220 180 125 9.5
HNHL125 125 1100 800 137 10 137 40 245 200 150 9,8
HNHL150 150 1173 800 147 10 147 40 270 226 180 12.5
HNHL175 175 1286 800 161 11 177 45 305 250 205 17
HNHL200 200 1602 800 200 12 240 50 330 280 230 21
HNHL225 225 2070 800 259 12 310 50 365 313 255 23
HNHL250 250 2553 800 319 12 383 50 390 345 280 28
HNHL275 275 3228 800 403 12 484 50 430 380 305 34
HNHL300 300 3511 800 439 13 570 55 470 410 335 44
HNHL325 325 4021 800 503 13 653 55 500 440 360 49
HNHL350 350 4863 800 608 13 790 55 540 475 385 57
HNHL375 375 5781 800 723 13 939 55 575 510 410 65
HNHL400 400 6498 800 812 15 1218 60 620 454 440 83
