Nakrętki hydrauliczne HNST - TensionPro

Nakrętki hydrauliczne

Nakrętki hydrauliczne zastępują standardowe nakrętki sześciokątne, umożliwiając uzyskanie dokładnego i równomiernego obciążenia śruby w każdym połączeniu śrubowym. Zastosowanie wielu nakrętek hydraulicznych w jednym połączeniu zapewnia znacznie lepszą równomierność obciążenia wszystkich śrub, co istotnie zwiększa integralność i niezawodność połączenia. Zaprojektowane z myślą o maksymalnej kompaktowości, nakrętki hydrauliczne TensionPro generują bardzo wysokie siły przy niewielkiej przestrzeni montażowej.

Nakrętki hydrauliczne są szeroko stosowane w wielu branżach, w tym w energetyce, przemyśle naftowo-gazowym, górnictwie oraz w ogólnych zastosowaniach przemysłowych.

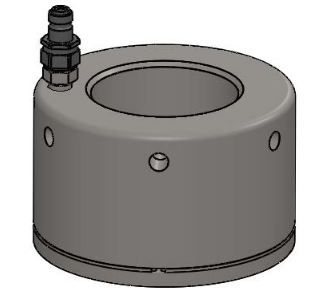

Nakrętki hydrauliczne HNST

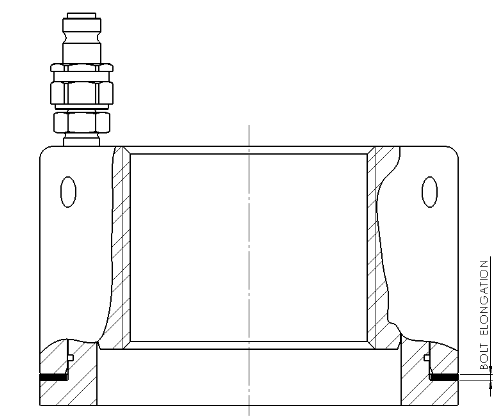

Nakrętki hydrauliczne HNST stosowane są jako bezpośredni zamiennik standardowych, konwencjonalnych nakrętek. Umożliwiają one precyzyjne obciążenie śruby, które następnie jest trwale utrzymywane za pomocą podkładki dystansowej (shim) umieszczonej pomiędzy korpusem nakrętki a tłokiem. Grubość podkładki odpowiada wydłużeniu śruby (z uwzględnieniem sprężystego ugięcia połączenia).

Ten typ nakrętki jest szczególnie dobrze przystosowany do zastosowań takich jak ściągi prasowe (press tie-rods) narażone na obciążenia udarowe. Nakrętki HNST umożliwiają również bardzo dokładne utrzymanie wymaganego, zadanego wydłużenia śruby, co ma kluczowe znaczenie w aplikacjach o wysokich wymaganiach precyzji i niezawodności.

TensionPro HNST

Ciśnienie pracy: od 1500 do 2500 bar w zależności od aplikacji
Inch Metric Siła [kN] Wysokość [mm] Średnica zew. [mm] Skok [mm]
- M30 250 42 66 6
1 1/4 M33 250 42 66 6
1 3/8 M36 310 42 72 6
1 1/2 M39 360 42 78 6
1 5/8 M42 430 42 86 6
1 3/4 M45 480 45 91 9
1 7/8 M48 570 48 96 9
2 M52 620 52 102 9
2 1/4 M56 590 56 107 9
2 1/2 M64 750 64 122 9
2 3/4 M68 910 68 133 11
3 M72 1050 72 144 11
3 1/4 M80 1275 80 158 11
3 1/2 M90 1450 90 168 11
3 3/4 M95 1675 95 180 11
4 M100 1950 100 195 16
41/2 M115 2375 115 215 16
5 M125 2900 120 240 16
5 1/2 M140 3550 140 265 16
6 M150 4190 150 285 16
