Nakrętki hydrauliczne
Nakrętki hydrauliczne zastępują standardowe nakrętki sześciokątne, umożliwiając uzyskanie dokładnego i równomiernego obciążenia śruby w każdym połączeniu śrubowym. Zastosowanie wielu nakrętek hydraulicznych w jednym połączeniu zapewnia znacznie lepszą równomierność obciążenia wszystkich śrub, co istotnie zwiększa integralność i niezawodność połączenia. Zaprojektowane z myślą o maksymalnej kompaktowości, nakrętki hydrauliczne TensionPro generują bardzo wysokie siły przy niewielkiej przestrzeni montażowej.
Nakrętki hydrauliczne są szeroko stosowane w wielu branżach, w tym w energetyce, przemyśle naftowo-gazowym, górnictwie oraz w ogólnych zastosowaniach przemysłowych.

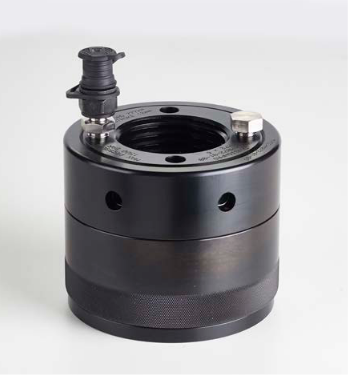

Nakrętki hydrauliczne HNTC
Nakrętki hydrauliczne HNTC są stosowane jako bezpośredni zamiennik standardowych, konwencjonalnych nakrętek. Umożliwiają one precyzyjne obciążenie śruby, które następnie jest trwale utrzymywane za pomocą pierścienia blokującego obciążenie (load locking collar).
| Ref. Metric | Ref. Imperial | Metric | Imperial | Siła [kN] | HPA [mm²] | A [mm] | H [mm] | Skok [mm] | Ciężar [kg] |
|---|---|---|---|---|---|---|---|---|---|
| HNTC-25-M22 | HNTC-25-0875 | M22 | 7/8 | 152 | 607 | 55 | 44 | 5 | 0.7 |
| HNTC-25-M24 | HNTC-25-1000 | M24 | 1 | 176 | 705 | 58 | 45 | 5 | 0.8 |
| HNTC-25-M27 | HNTC-25-1125 | M27 | 1 1/8 | 230 | 919 | 60 | 46 | 5 | 0.8 |
| HNTC-25-M30 | - | M30 | - | 280 | 1121 | 66 | 48 | 5 | 1.0 |
| HNTC-25-M33 | HNTC-25-1250 | M33 | 1 1/4 | 312 | 1248 | 71 | 52 | 6 | 1.3 |
| HNTC-25-M36 | HNTC-25-1375 | M36 | 1 3/8 | 368 | 1470 | 77 | 56 | 6 | 1.6 |
| HNTC-25-M39 | HNTC-25-1500 | M39 | 1 1/2 | 390 | 1561 | 80 | 58 | 6 | 1.7 |
| HNTC-25-M42 | HNTC-25-1625 | M42 | 1 5/8 | 448 | 1793 | 85 | 61 | 6 | 2.0 |
| HNTC-25-M45 | HNTC-25-1750 | M45 | 1 3/4 | 522 | 2090 | 92 | 64 | 6 | 2.5 |
| HNTC-25-M48 | HNTC-25-1875 | M48 | 1 7/8 | 589 | 2357 | 97 | 68 | 8 | 3.0 |
| HNTC-25-M52 | HNTC-25-2000 | M52 | 2 | 703 | 2813 | 105 | 70 | 8 | 3.6 |
| HNTC-25-M56 | HNTC-25-2250 | M56 | 2 1/4 | 812 | 3248 | 113 | 72 | 8 | 4.2 |
| HNTC-25-M60 | - | M60 | - | 945 | 3779 | 122 | 74 | 8 | 5.1 |
| HNTC-25-M64 | HNTC-25-2500 | M64 | 2 1/2 | 1070 | 4282 | 129 | 80 | 8 | 6.1 |
| HNTC-25-M68 | HNTC-25-2750 | M68 | 2 3/4 | 1222 | 4888 | 137 | 84 | 10 | 7.3 |
| HNTC-25-M72 | HNTC-25-3000 | M72 | 3 | 1384 | 5536 | 146 | 88 | 10 | 8.7 |
| HNTC-25-M80 | HNTC-25-3250 | M80 | 3 1/4 | 1738 | 6950 | 162 | 92 | 10 | 11.2 |
| HNTC-25-M90 | HNTC-25-3500 | M90 | 3 1/2 | 2236 | 8945 | 184 | 96 | 10 | 15.1 |
| HNTC-25-M95 | HNTC-25-3750 | M95 | 3 3/4 | 2509 | 10037 | 194 | 100 | 10 | 17.5 |
| HNTC-25-M100 | HNTC-25-4000 | M100 | 4 | 2798 | 11191 | 204 | 105 | 15 | 20.3 |
| HNTC-25-M110 | HNTC-25-4500 | M110 | 4 1/2 | 3422 | 13689 | 225 | 110 | 15 | 26.0 |
| HNTC-25-M125 | HNTC-25-5000 | M125 | 5 | 4477 | 17906 | 257 | 125 | 15 | 38.6 |
| HNTC-25-M140 | HNTC-25-5500 | M140 | 5 1/2 | 5672 | 22689 | 289 | 140 | 15 | 54.8 |
| HNTC-25-M150 | HNTC-25-6000 | M150 | 6 | 6548 | 26192 | 311 | 150 | 15 | 68.2 |
| Ref. Metric | Ref. Imperial | Metric | Imperial | Siła [kN] | HPA [mm²] | A [mm] | H [mm] | Skok [mm] | Ciężar [kg] |
|---|---|---|---|---|---|---|---|---|---|
| HNTC-15-M22 | HNTC-15-0875 | M22 | 7/8 | 152 | 1011 | 57 | 44 | 5 | 0.7 |
| HNTC-15-M24 | HNTC-15-1000 | M24 | 1 | 176 | 1175 | 60 | 45 | 5 | 0.8 |
| HNTC-15-M27 | HNTC-15-1125 | M27 | 1 1/8 | 230 | 1531 | 65 | 46 | 5 | 1.0 |
| HNTC-15-M30 | - | M30 | - | 280 | 1869 | 73 | 48 | 5 | 1.3 |
| HNTC-15-M33 | HNTC-15-1250 | M33 | 1 1/4 | 312 | 2081 | 78 | 52 | 6 | 1.6 |
| HNTC-15-M36 | HNTC-15-1375 | M36 | 1 3/8 | 368 | 2450 | 85 | 56 | 6 | 2.0 |
| HNTC-15-M39 | HNTC-15-1500 | M39 | 1 1/2 | 390 | 2602 | 88 | 58 | 6 | 2.2 |
| HNTC-15-M42 | HNTC-15-1625 | M42 | 1 5/8 | 448 | 2989 | 93 | 61 | 6 | 2.6 |
| HNTC-15-M45 | HNTC-15-1750 | M45 | 1 3/4 | 522 | 3483 | 101 | 64 | 6 | 3.2 |
| HNTC-15-M48 | HNTC-15-1875 | M48 | 1 7/8 | 589 | 3928 | 107 | 68 | 8 | 3.8 |
| HNTC-15-M52 | HNTC-15-2000 | M52 | 2 | 703 | 4688 | 116 | 70 | 8 | 4.6 |
| HNTC-15-M56 | HNTC-15-2250 | M56 | 2 1/4 | 812 | 5413 | 125 | 72 | 8 | 5.5 |
| HNTC-15-M60 | - | M60 | - | 945 | 6299 | 134 | 74 | 8 | 6.5 |
| HNTC-15-M64 | HNTC-15-1500 | M64 | 2 1/2 | 1070 | 7136 | 142 | 80 | 8 | 7.9 |
| HNTC-15-M68 | HNTC-15-2750 | M68 | 2 3/4 | 1222 | 8147 | 152 | 84 | 10 | 9.5 |
| HNTC-15-M72 | HNTC-15-3000 | M72 | 3 | 1384 | 9226 | 161 | 88 | 10 | 11.2 |
| HNTC-15-M80 | HNTC-15-3250 | M80 | 3 1/4 | 1738 | 11584 | 179 | 92 | 10 | 14.5 |
| HNTC-15-M90 | HNTC-15-3500 | M90 | 3 1/2 | 2236 | 14909 | 203 | 96 | 10 | 19.5 |
| HNTC-15-M95 | HNTC-15-3750 | M95 | 3 3/4 | 2509 | 16728 | 215 | 100 | 10 | 22.8 |
| HNTC-15-M100 | HNTC-15-4000 | M100 | 4 | 2798 | 18652 | 226 | 105 | 15 | 26.4 |
| HNTC-15-M110 | HNTC-15-4500 | M110 | 4 1/2 | 3422 | 22815 | 250 | 110 | 15 | 34.0 |
| HNTC-15-M125 | HNTC-15-5000 | M125 | 5 | 4477 | 29844 | 285 | 125 | 15 | 50.2 |
| HNTC-15-M140 | HNTC-15-5500 | M140 | 5 1/2 | 5672 | 37815 | 321 | 140 | 15 | 71.6 |
| HNTC-15-M150 | HNTC-15-6000 | M150 | 6 | 6548 | 43653 | 345 | 150 | 15 | 88.7 |
