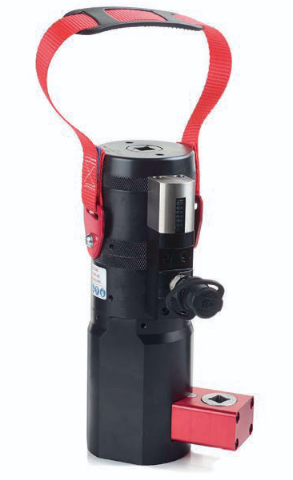

Napinacze hydrauliczne DUO - TensionPro

Wielostopniowe napinacze śrub serii DUO to wszechstronne i niezawodne hydrauliczne napinacze śrub, przeznaczone do zastosowań o dużych obciążeniach oraz w miejscach o ograniczonej przestrzeni.

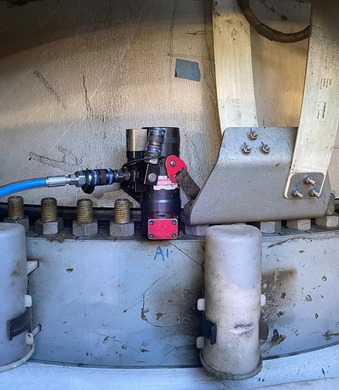

Zoptymalizowane do pracy przy turbinach wiatrowych, zostały zaprojektowane z myślą o długiej żywotności oraz niskich wymaganiach konserwacyjnych. Mogą być stosowane zarówno do napinania pojedynczych śrub, jak i łączone w zestawy umożliwiające jednoczesne dokręcanie wielu połączeń śrubowych.

Napinacze serii DUO są szeroko wykorzystywane w połączeniach wieńcowych (slewing rings), energetyce, konstrukcjach stalowych oraz we wszystkich krytycznych zastosowaniach śrubowych.

DOSTĘPNE STANDARDOWE WERSJE KONSTRUKCYJNE DLA:

  • GE

  • Siemens

  • Vestas

  • Gamesa

  • Nordex

  • Suzlon

  • …oraz wielu innych producentów!



Hydrauliczne napinacze serii DUO zostały zaprojektowane z myślą o wysokiej szybkości pracy. Szybki sprężynowy powrót tłoka, przekładniowy mechanizm dokręcania nakrętki oraz nasadki pozycjonowane sprężyną znacząco skracają czas każdej operacji napinania.

Wysoka trwałość przy pracy cyklicznej, zabezpieczenie przed przekroczeniem skoku oraz zastosowanie najnowszych technologii uszczelnień zapewniają niskie wymagania konserwacyjne i pozwalają realizować projekty zgodnie z harmonogramem.



OPCJE I CECHY

  • Gwinty specjalne

  • Wykonanie pod specjalne wymagania obciążeniowe

  • Pojedyncze lub podwójne przyłącze hydrauliczne

  • Uchwyt ochronny

  • Specjalny mostek do pracy w ograniczonej przestrzeni

  • Przyłącza obrotowe

  • Licznik cykli pracy

  • Przekładniowy mechanizm dokręcania nakrętki

  • Sprężynowy powrót tłoka

  • Kompensacja niewspółosiowości

  • Powłoka ARMOURMAX – ochrona antykorozyjna i przeciwzużyciowa








TensionPro DUO

Ciśnienie pracy: max 1500bar
Inch Metric Siła [kN] Wysokość całkowita H [mm] Średnica zewnętrzna OD [mm]
1 M24 290 100 85
1 1/8 M27 380 105 90
- M30 466 110 100
1 1/4 M33 570 115 110
1 3/8 M36 678 120 118
1 1/2 M39 810 125 124
1 5/8 M42 927 135 130
1 3/4 M45 1082 140 145
1 7/8 M48 1223 145 150
2 M52 1455 150 160
2 1/4 M56 1675 155 170
- M60 1950 160 178
2 1/2 M64 2245 165 185



Zwiększenie szybkości i bezpieczeństwa pracy

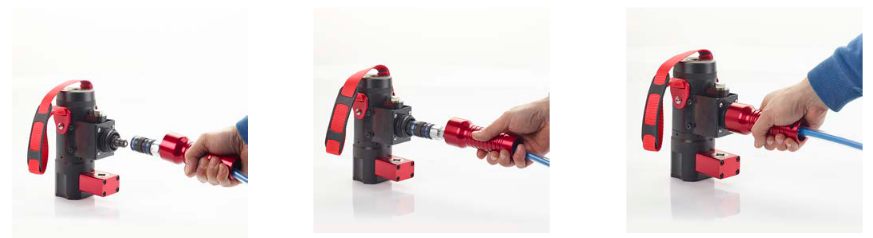

Dla napinaczy serii DUO oraz BASE zastosowano szybkomocujący uchwyt bezpieczeństwa typu TWIST-to-lock. Umożliwia on łatwe i szybkie przenoszenie narzędzia z jednej śruby na kolejną, co optymalizuje prędkość pracy napinacza.

Dodatkowo rozwiązanie to zapewnia operatorowi zwiększony poziom bezpieczeństwa, osłaniając połączenie węża z narzędziem podczas pracy pod ciśnieniem.









Seria DUO oraz BASE została standardowo wyposażona w przekładnię boczną do obrotu nakrętki, która znacząco przyspiesza proces napinania i poprawia ergonomię pracy operatora. Zastosowana obrotowa głowica przyłączeniowa umożliwia swobodne prowadzenie węża hydraulicznego, redukując jego skręcanie oraz obciążenia mechaniczne, co przekłada się na zwiększoną trwałość instalacji hydraulicznej.

Dodatkowo, wbudowany licznik cykli pozwala na precyzyjne monitorowanie liczby wykonanych operacji, ułatwiając planowanie przeglądów serwisowych i działań prewencyjnych. Rozwiązania te wspólnie zwiększają bezpieczeństwo użytkowania, skracają czas realizacji operacji napinania oraz wspierają długotrwałą, bezawaryjną eksploatację narzędzi w wymagających zastosowaniach przemysłowych.
