Oferujemy wszechstronną gamę modeli, które zapewnią niezbędną moc, zależnie od zastosowania. Pompy są dostępne w dwóch wersjach: napędzane powietrzem lub napędzane elektrycznie, 110 V lub 220 V. Występują w różnych rozmiarach. Nasi doradcy techniczni pomogą Państwu w doborze odpowiedniego zasilacza.
Pobierz katalog tutaj:
Wyjątkowa trwałość i wydajność.
- Maksymalne ciśnienie robocze 700 bar
- Dostępna bezstopniowa regulacja ciśnienia 40-700 bar
- Dostępne wielopunktowe rozdzielacze do jednoczesnej pracy większej liczby kluczy hydraulicznych
- Dwu i trzystopniowe zespoły pompowe o wysokiej wydajności
- Wzorcowany manometr o średnicy 100 mm, klasa 1, 700 bar,
- Urządzenia zaprojektowane do wysokiej wydajności i ciągłej pracy.
- Filtr oleju, chłodnica oleju, stabilny zbiornik oleju z serii FE
- Wskaźnik poziomu oleju,
- Termometr
- Klatka ochronna

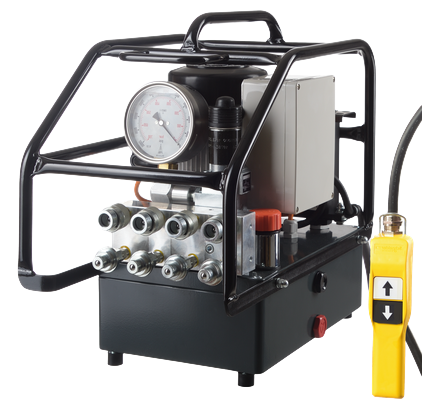

Napędzane silnikiem elektrycznym pompy do kluczy hydraulicznych.
- Pompy PANTHER dostępne są w wersjach zasilanych napięciem 110V lub 230V.
- Skręcane szybkozłącza zapewniają najwyższą ochronę przed przypadkowym lub spowodowanym przeciążeniem rozpięciem obiegu hydraulicznego.
- 4 - portowy rozdzielacz umożliwia jednoczesną pracę do 4 identycznych kluczy hydraulicznych, co znacząco poprawia osiowość skręcania np. połączeń kołnierzowych.
- Zintegrowany system chłodzenia, umożliwia ciągłą pracę bez przestojów.
- Klatka bezpieczeństwa ułatwia transport i zabezpiecza elementy urządzenia przed uszkodzeniem.
- Pompy wyposażone są w automatyczny wyłącznik.
| Model | Wymiary [mm] | Ciężar [kg] | Pojemność zbirnika [l] | Chłodnica oleju | Przepływ [l/min] 86bar |
Przepływ [l/min] 250bar |
Przepływ [l/min] 700bar |
Ilość wyjść |
|---|---|---|---|---|---|---|---|---|
| PANTHER 025 / HE02 110V | 320 x 210.8 x 388.6 | 15 | 1,89 | NIE | 3,2 | 0,9 | 0,35 | 1 |
| PANTHER 025 / HE025 230V | 320 x 210.8 x 388.6 | 15 | 1,89 | NIE | 3,2 | 0,9 | 0,35 | 1 |
| PANTHER 055 / FE055 110V | 439.4 x 238.7 x 469.9 | 22 | 5,67 | TAK | 6,4 | 1,8 | 0,7 | 4 |
| PANTHER 055 / FE055 230V | 439.4 x 238.7 x 469.9 | 22 | 5,67 | TAK | 6,4 | 1,8 | 0,7 | 4 |
| PANTHER 150 / FE110 110V | 510.5 x 398.7 x 589.2 | 33 | 5,67 | TAK | 10,5 | 2,5 | 1,5 | 4 |
| PANTHER 150 / FE110 230V | 510.5 x 398.7 x 589.2 | 33 | 5,67 | TAK | 10,5 | 2,5 | 1,5 | 4 |
-
CE -
do_kluczy_hydraulicznych
Napędzane pneumatycznie pompy do kluczy hydraulicznych.
Pompa o podwójnym działaniu 700 bar / 10000 psi. Cicha praca (-80dB). Wielostopniowe hydrauliczne pompy tłokowe. Osiąga 700 bar / 10 kpsi przy ciśnieniu powietrza zaledwie 50 psi. Pilot zdalnego sterowania 24 V z kablem 4,5 m. Dostępna szeroka gama akcesoriów.
- Pompa zasilana powietrzem pod ciśnieniem 7bar.
- Zintegrowany uzdatniacz powietrza z generatorem mgły
olejowej. - Pompy wykonane zgodnie z ATEX EX II 2 GDc + 1° Ta + 40°C
- Klatka bezpieczeństwa ułatwia transport i zabezpiecza elementy
urządzenia przed uszkodzeniem. - Skręcane szybkozłącza zapewniają najwyższą ochronę przed
| Model | Wymiary [mm] | Ciężar [kg] | Pojemność zbirnika [l] | Chłodnica oleju | Przepływ [l/min] 86bar |
Przepływ [l/min] 250bar |
Przepływ [l/min] 700bar |
Ilość wyjść |
|---|---|---|---|---|---|---|---|---|
| PANTHER A110 / HP110 | 340.3 x 347.9 x 419.1 | 15 | 1,89 | TAK | 4,5 | 1,1 | 0,4 | 1 |
| PANTHER A380 / FP280 | 398.7 x 378.4 x 459.7 | 22 | 5,67 | TAK | 11,5 | 3,5 | 1,3 | 4 |
-
ATEX -
do_kluczy_hydraulicznych
Torque_Doc – automatyczna pompa do kluczy hydraulicznych z dokumentacją
-
kompatybilność z wszystkimi standardowymi kluczami hydraulicznymi 700 bar / 10 000 PSI
-
automatyczny cykl dokręcania z kontrolą i dokumentacją
-
wysoka powtarzalność i dokładność dzięki sprawdzonej procedurze pomiarowej
-
automatyczna detekcja błędów zwiększająca bezpieczeństwo pracy
-
generowanie protokołów PDF bezpośrednio na urządzeniu mobilnym
-
kompaktowa, lekka konstrukcja z trwałych i niezawodnych komponentów
-
aluminiowy zbiornik oleju oraz stalowa rama ochronna malowane proszkowo
-
cicha praca dzięki zastosowaniu czterech gumowych stóp tłumiących drgania
-
wysoka wydajność umożliwiająca pracę z jednym narzędziem o dużym zapotrzebowaniu mocy
Torque_Doc to zaawansowana, automatyczna pompa hydrauliczna do kluczy dynamometrycznych, wyposażona w funkcję pełnej dokumentacji procesu dokręcania. Urządzenie jest kompatybilne ze wszystkimi popularnymi dwuwężowymi systemami hydraulicznymi do 700 bar (10 000 PSI) i przeznaczone do precyzyjnych, powtarzalnych operacji dokręcania w zastosowaniach przemysłowych i serwisowych.
Dzięki intuicyjnej aplikacji mobilnej proces konfiguracji i pracy jest szybki oraz prosty. Po krótkiej procedurze kalibracji, wykonywanej automatycznie przez agregat, możliwe jest uruchomienie w pełni automatycznego cyklu dokręcania. Zintegrowana funkcja automatycznej detekcji błędów oraz powtarzalna procedura pomiarowa zapewniają wysoką dokładność i niezawodność uzyskiwanych wyników.
System Torque_Doc posiada rozbudowaną bazę danych kluczy hydraulicznych wraz z tabelami zależności moment–ciśnienie, co umożliwia precyzyjne zadawanie momentu dokręcania dla różnych narzędzi. Po zakończeniu pracy generowany jest protokół w formacie PDF, który można zapisać i udostępnić bezpośrednio na smartfonie lub tablecie.
Aplikacja współpracuje z większością popularnych urządzeń Android (opcjonalnie dostępny jest w pełni skonfigurowany tablet).
Konstrukcja i bezpieczeństwo pracy
-
generowanie ciśnienia za pomocą niskotarciowych pomp tłokowych o wysokiej sprawności
-
zoptymalizowany przepływ oraz układ sterowania z chłodnicą oleju sterowaną temperaturowo
-
ochrona przed nadmiernym rozciągnięciem śrub dzięki łatwemu ustawieniu ciśnienia roboczego
-
przystosowanie do pracy na budowach – odporność na typowe wahania napięcia i częstotliwości
-
kontrola poziomu oleju przez wizjer oraz korek spustowy ułatwiający jego wymianę
-
przemysłowy filtr oleju inline, wydłużający żywotność układu
-
korek wlewu i odpowietrzania z wbudowanym filtrem powietrza
Sterowanie i podłączenie
-
bezpieczny pilot zdalnego sterowania 5 V z przewodem o długości 5 m
-
cyfrowy wyświetlacz ciśnienia na pilocie
-
ręczny zawór redukcji ciśnienia do bezpiecznej obsługi w sytuacjach awaryjnych (np. zanik zasilania)
-
szybkozłącza hydrauliczne Parker Pioneer 3000 lub CEJN 115 zapewniające szybkie i bezpieczne podłączanie węży
| Model | Wymiary [cm] | Ciężar [kg] | Moc silnika [kW] | Zasilanie | Pojemność zbirnika [l] | Chłodnica oleju | Przepływ MAX. [l/min] |
|---|---|---|---|---|---|---|---|
| TD 055-230V & TD 055-115V | 40 x 28 x 40 | 25 | 0,55 | 1~115V 60Hz |1~230V 50Hz | 4 | TAK | 8 |
| TD 150-230V & TD 150-400V | 46 x 35 x 51 | 34 | 1,5 | 1~230V 50 Hz |3~400V 50Hz | 6 | TAK | 11,9 |
